Контроль поверочными инструментами
К поверочным инструментам относятся поверочные линейки и плиты, угольники, шаблоны, щупы, различные калибры. В отличие от измерительных поверочные инструменты указывают только на отклонения в размерах и форме деталей, но не показывают значение этих отклонений.
Для контроля прямолинейности, плоскостности и взаимного расположения поверхностей применяют поверочные линейки и плиты.
Поверочные линейки выполняются двух основных типов: лекальные и линейки с широкими рабочими поверхностями.
Проверка прямолинейности поверхности деталей лекальными линейками производится, как правило, по способу «световой щели» («на просвет»). При этом лекальную линейку накладывают острой кромкой на Проверяемую поверхность, а источник света помещают за деталью. Линейку держат строго вертикально на уровне глаз. Наблюдая за просветом между линейкой и поверхностью детали в разных местах по длине линейки, определяют степень прямолинейности поверхности: чем больше просвет, тем больше отклонение от прямолинейности.
Проверка прямолинейности и плоскостности ли не й к а ми с широкими рабочими поверхностями выполняется обычно способом «пятен» —-«на краску». При проверке «на краску» рабочую поверхность линейки покрывают тонким слоем краски (суриком, сажей),, затем осторожно накладывают линейку на проверяемую поверхность и плавно, без нажима перемещают ее. После этого линейку также осторожно снимают и по расположению и количеству пятен краски на проверяемой поверхности судят о ее плоскостности. При хорошей плоскостности пятна краски располагаются равномерно по всей поверхности. Чем больше пятен на поверхности квадрата 25X25 мм, тем лучше плоскостность.
Поверочные плиты применяют главным образом для проверки больших поверхностей деталей способом «на краску», а также используют в качестве вспомогательных приспособлений при контроле деталей. Проверка плоскостности поверхностей деталей «на краску» при помощи поверочных плит производится так же, как и линейками с широкими рабочими поверхностями.
Для контроля наружных и внутренних прямых углов деталей при их изготовлении широко применяются поверочные угольники. Они выпускаются трех классов точности: 0, 1, 2. Наиболее точные — угольники класса 0.
При проверке наружных прямых углов угольник накладывают на проверяемую деталь внутренней частью, а при проверке внутренних углов — наружной частью. Приложив угольник, к одной стороне проверяемого угла, совмещают его .вторую сторону с другой стороной угольника. По просвету между сторонами угольника и проверяемого угла судят о точности этого угла.
Для проверки сложных профилей поверхностей обрабатываемых деталей используют шаблоны. Они могут иметь самую разнообразную форму, которая зависит от формы контролируемой поверхности детали. Проверка производится уже известными способами: «на просвет» или «на краску». Более широкое применение получил первый способ. Проверка «на краску» обычно производится в том случае, если нельзя проверить «на просвет», например при контроле выемок, глухих мест и т.д.
Радиусы выпуклых и вогнутых поверхностей от 1 до 25 мм проверяют радиусными шаблонами, которые комплектуются в наборы. Например, набор № 1 имеет девять выпуклых и девять вогнутых шаблонов с радиусами 1; 1,2; 1,6; 2; 2,5; 3; 4; 5 и 6 мм. Размер радиуса закруглений контролируют «на просвет», совмещая профиль шаблона с проверяемым профилем. С помощью резьбовых шаблонов проверяют профили резьб. Эти шаблоны комплектуются в два набора: для метрической резьбы с углом профиля 60° и для дюймовой резьбы с углом профиля 55°. На каждом шаблоне, входящем в тот или другой набор, указывается шаг резьбы.
Для проверки размеров зазоров между сопряженными поверхностями деталей используют щупы. Они представляют собой набор заключенных в обойму мерных стальных, точно обработанных пластинок, которые имеют толщину от 0,03 до 1 мм и длину 50, 100 или 200 мм.
Размер зазора проверяют, вводя в него поочередно пластинки различной толщины (одну или несколько штук одновременно). Размер зазора считается равным толщине пластинки или набора пластинок, плотно входящих в него.

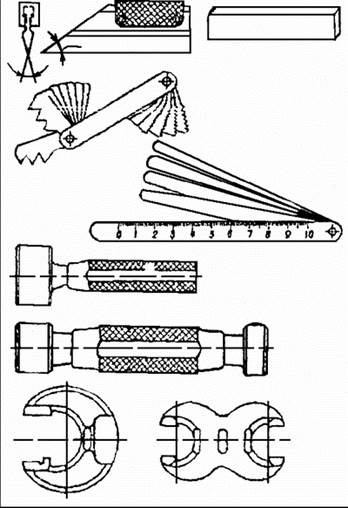

Размеры сопрягаемых поверхностей при массовом производстве изделий проверяют, как правило, методом сравнения с помощью предельных калибров (скоб или пробок). На калибрах обозначены их размеры. Калибры-пробки применяют для проверки внутренних размеров ( 38, а), а калибры-скобы — для проверки внешних ( 38, б).
Контроль за точностью показаний самих измерительных инструментов (штангенциркулей, микрометров и т. д.) может осуществляться с помощью плоскопараллельных концевых мер длины.
Плоскопараллельные концевые меры длины изготовляются из легированной инструментальной стали в виде плиток прямоугольного сечения.
Противоположные стороны плиток служат измерительными плоскостями, а расстояние между ними — измерительным размером.
Плоскопараллельные концевые меры длины выпускаются промышленностью наборами (ГОСТом предусмотрен выпуск двадцати одного набора).
Все рассмотренные поверочные инструменты имеют очень точно обработанные рабочие поверхности и поэтому требуют осторожного и бережного обращения. Необходимо предохранять рабочие поверхности инструментов от коррозии и механических повреждений. Во время работы надо класть инструменты только на деревянные или другие нежесткие подставки. По окончании работы следует протирать их чистой ветошью или ватой и смазывать без кислотным вазелином. Хранят эти инструменты обычно в специальных футлярах.
